CSK Motions

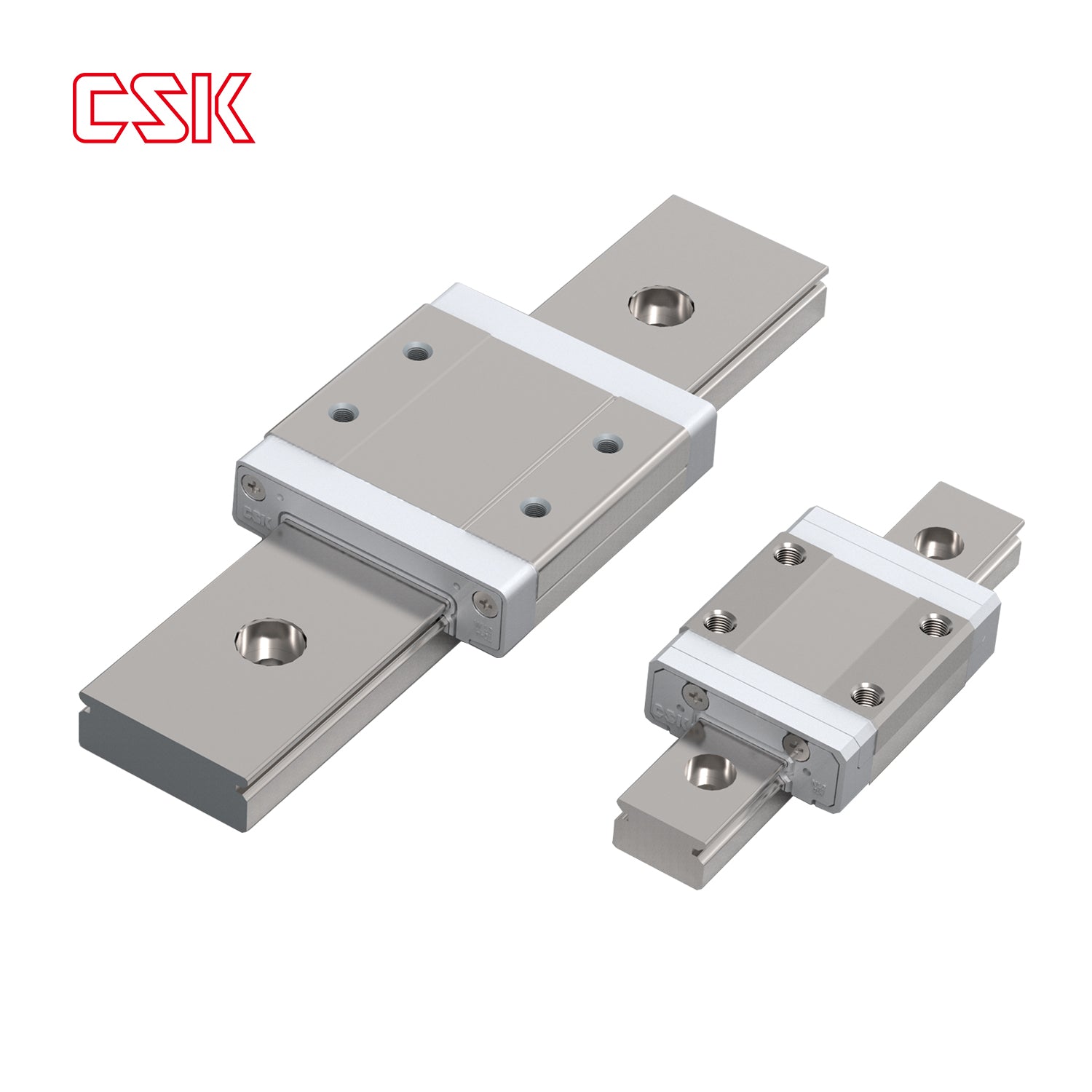

Миниатюрные линейные направляющие серии LMN

Миниатюрные линейные направляющие серии LMN

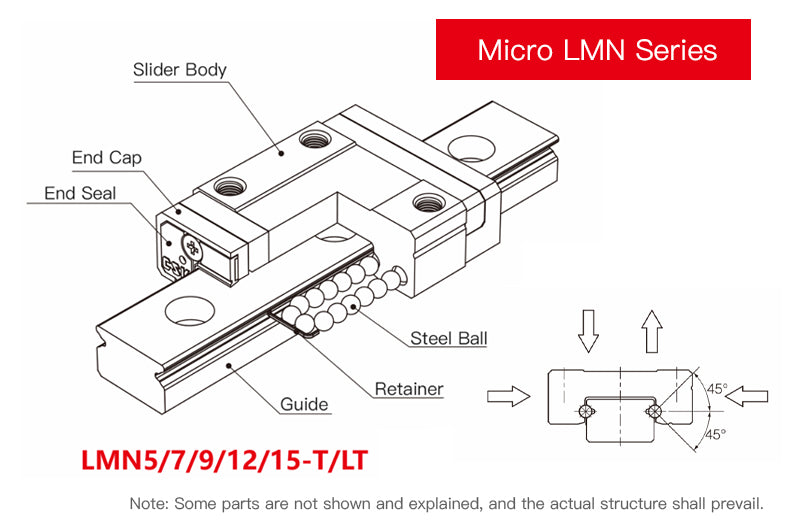

В миниатюрной линейной направляющей серии LMN используется двухрядный стальной шарик и конструкция с четырехточечным контактом типа Гете, которая может выдерживать нагрузки во всех направлениях, что делает ее очень жесткой и точной. Он подходит для небольших помещений или деталей, требующих небольшого размера и легкого веса, особенно для небольшого оборудования автоматизации. Он имеет конструкцию фиксатора стального шарика и может быть взаимозаменяемым с допустимой точностью. Металлические части направляющей, ползуна, стального шарика и аксессуаров изготовлены из нержавеющей стали, которая обладает отличными свойствами защиты от ржавчины.
Просмотреть всю информацию

Особенности продукта

√Высокая жесткость, высокая точность
√Низкое трение, плавный ход
√Высокая точность позиционирования и √хорошая воспроизводимость
√Малый размер и легкий вес
√Взаимозаменяемость
√ Соответствовать международным стандартам

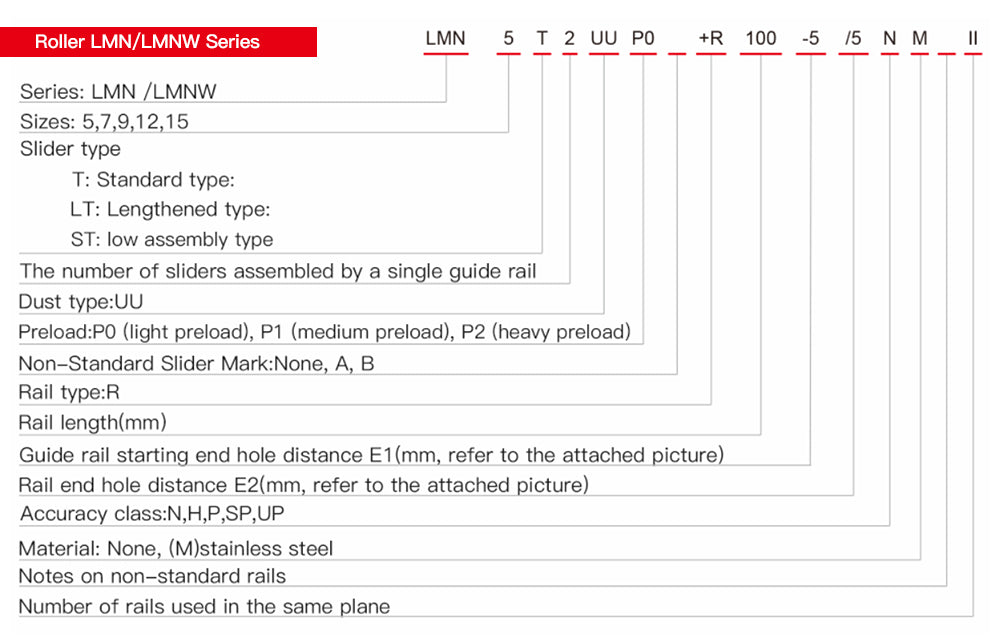

Спецификация линейных направляющих серии LMN

Нажмите кнопку загрузки ниже, чтобы получить лист спецификаций линейных направляющих серии LMN.

Нажмите скачать PDF

Pre-Pressure Test

Pre-Pressure Grade Code Pre-Pressure Applicable Regulation
Micro Gap PC +3~+8
  • Emphasis on start-up resistance
  • Use where relatively large installation errors need to be absorbed

Light

Pre-Pressure

P0

-3~+2
  • Use for slight vibration
  • For general accuracy
  • Use of a small amount of torque

Medium

Pre-Pressure

P1 -6~-1
  • With vibration
  • Use with high precision
  • Use of slightly larger torque

Смазка

  1. Место смазки:
    Миниатюрные линейные направляющие серии LMN имеют постоянную долговечную смазку, впрыскиваемую высококачественным синтетическим маслом в качестве базового масла на заводе, которое можно использовать напрямую.
    В зависимости от ситуации дополнительная смазка может быть выполнена в нужное время.

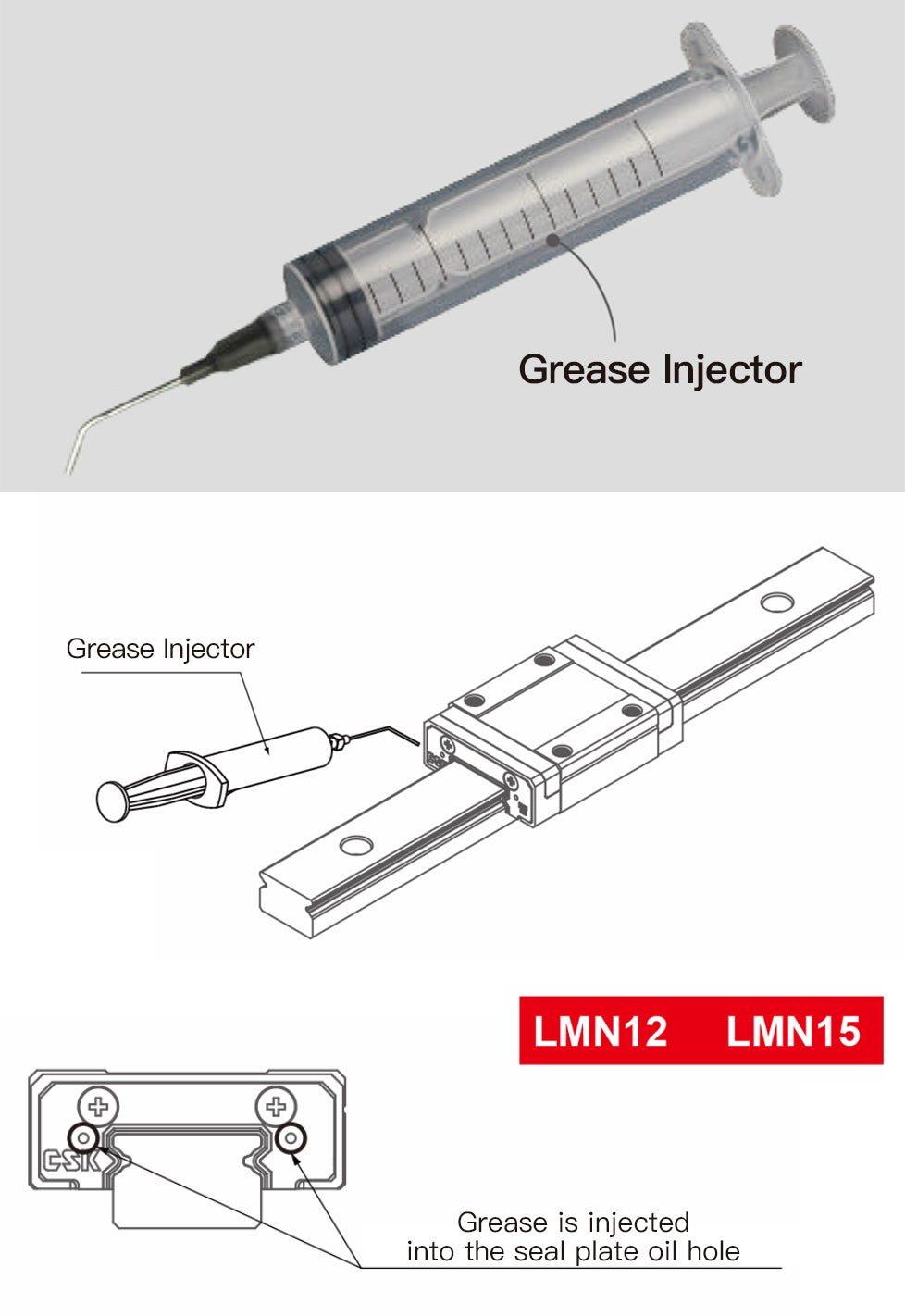

    CSK может предоставить специальный масляный инжектор, метод впрыска масла см. на правом рисунке.
  2. Инжектор масла:
  • Принять профессиональный масляный инжектор
  • CSK научно разрабатывает методы смазки и места для смазки в соответствии с различными спецификациями и конструкциями.
  • ЦСК оказывает техническую поддержку
Get Grease

Класс точности

Точность миниатюрных линейных направляющих серии LMN делится на три класса: нормальный класс (N), высокий класс (H) и класс точности (P), которые клиенты могут выбрать в соответствии с требованиями к точности оборудования.
